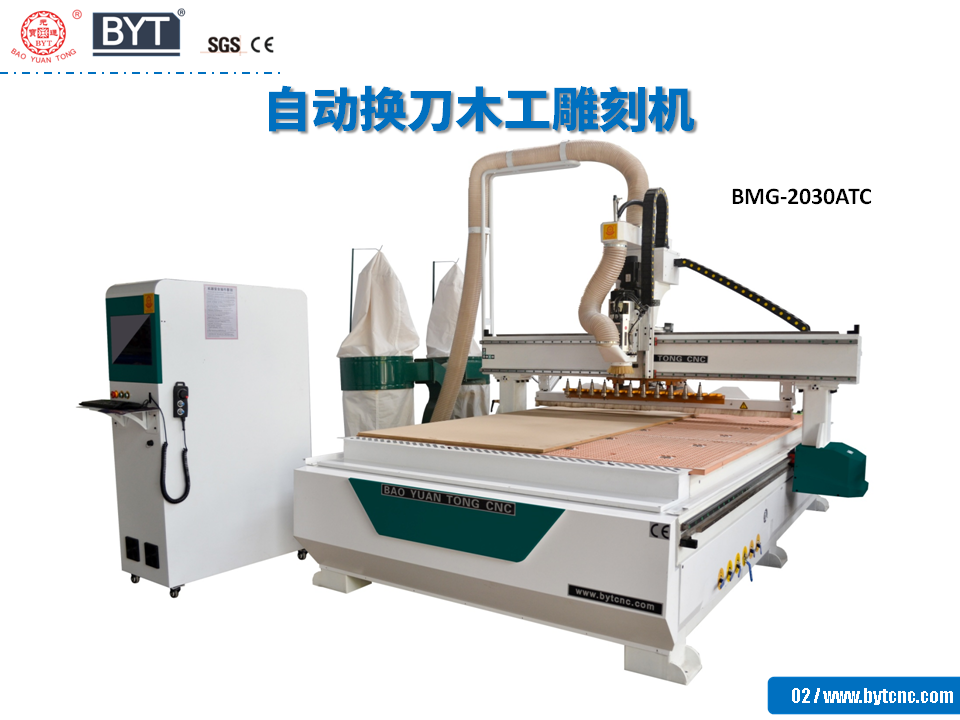

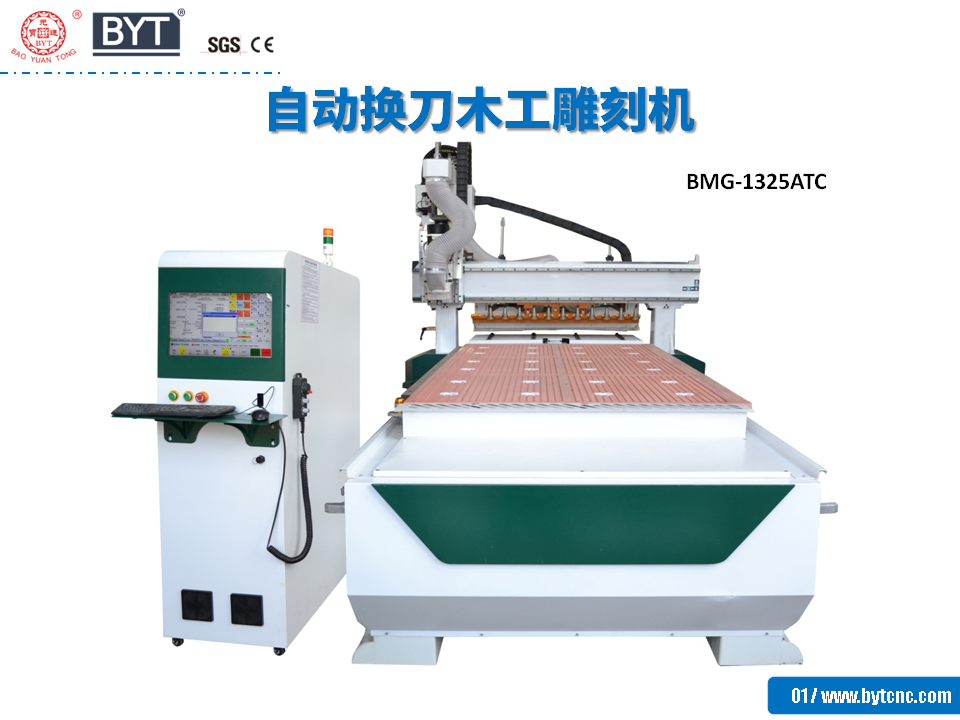

自動換刀木工雕刻機

應用行業：

木制行業：家具裝飾、樂器、木工藝品、實木家具、中密度纖維板免痛門、木復合門、櫥柜、廚房門、門窗等。

裝飾行業:該機可用于木工藝術模型、墻面藝術、絲網浮雕雕刻切割、裝飾加工、禮品包裝、波紋板、電器柜面板、運動器材等木質工業產品。

標牌制造產業:亞克力、雙色板、PVC、ABS板、鋁板、密度板、人造石、有機玻璃、鋁、銅等軟金屬、切割基體、文字、標志、商標等。

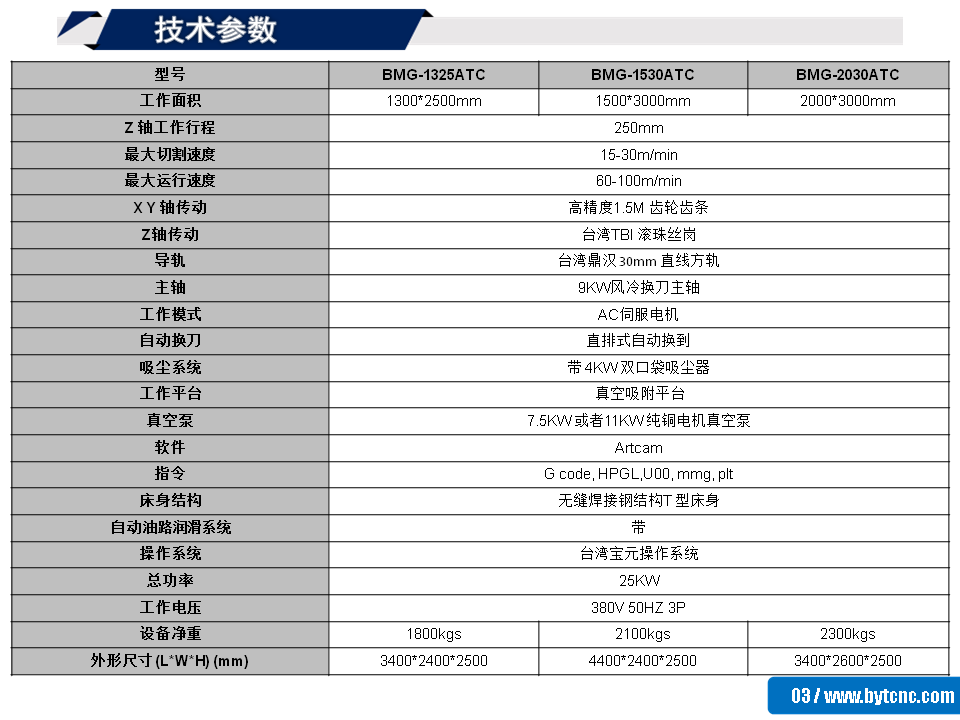

設備特點：

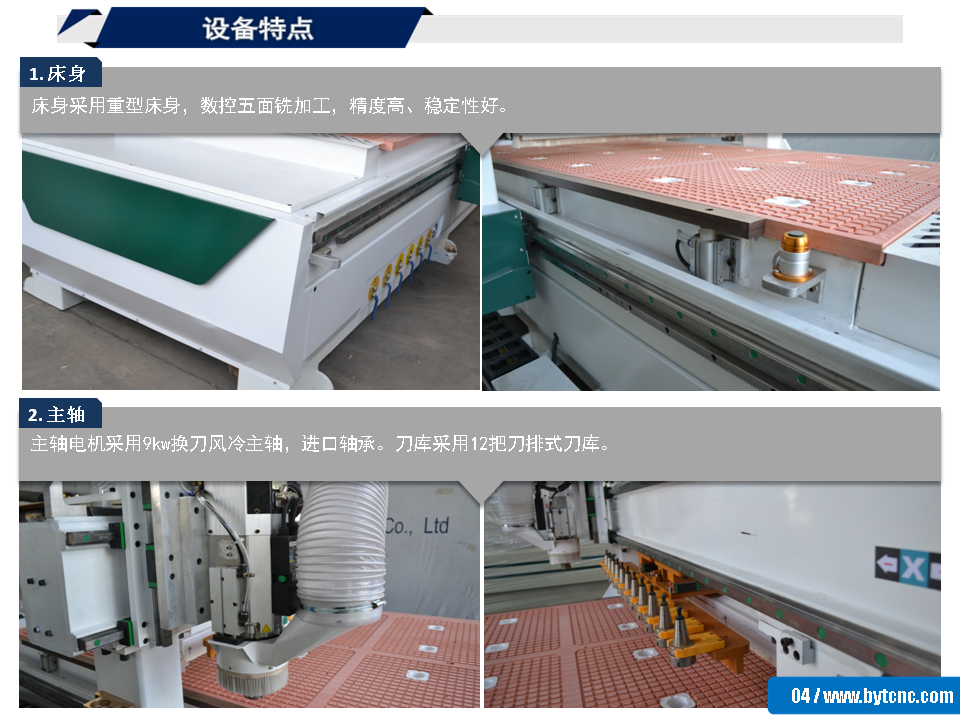

1. 床身: 床身采用重型床身，數控五面銑加工，精度高、穩定性好。

2. 主軸： 主軸電機采用9kw換刀風冷主軸，進口軸承。刀庫采用12把刀排式刀庫。

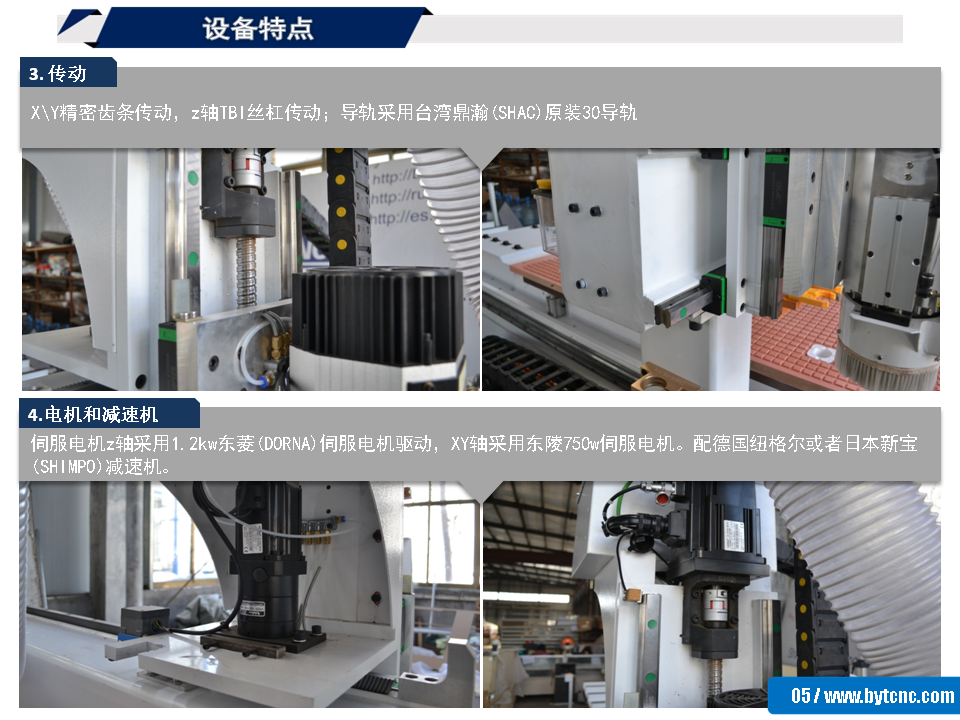

3. 傳動： X\Y精密齒條傳動，z軸TBI絲杠傳動；導軌采用臺灣鼎瀚(SHAC)原裝30導軌

4. 電機和減速機：伺服電機z軸采用1.2kw東菱(DORNA)伺服電機驅動，XY軸采用東陵750w伺服電機。配德國紐格爾或者日本新寶(SHIMPO)減速機。

5. 控制系統： 控制系統采用臺灣寶元(LNC)系統，操作簡單方便使用。

6. 限位和繼電器：日本歐姆龍限位，法國施耐德原裝繼電器。

7. 拖鏈線：數控專用cnc高柔屏蔽電纜線,彎曲可達30萬次。

8. 真空吸附平臺：加厚3cm真空吸附臺面，多個吸附口吸力大，可加工小板。

9. 真空泵和吸塵器：含7.5 或者11kw純銅大功率真空泵，4kw雙桶吸塵器一套。

10. 配3+2垂直定位氣缸，帶自動推料裝置，自動下料功能。

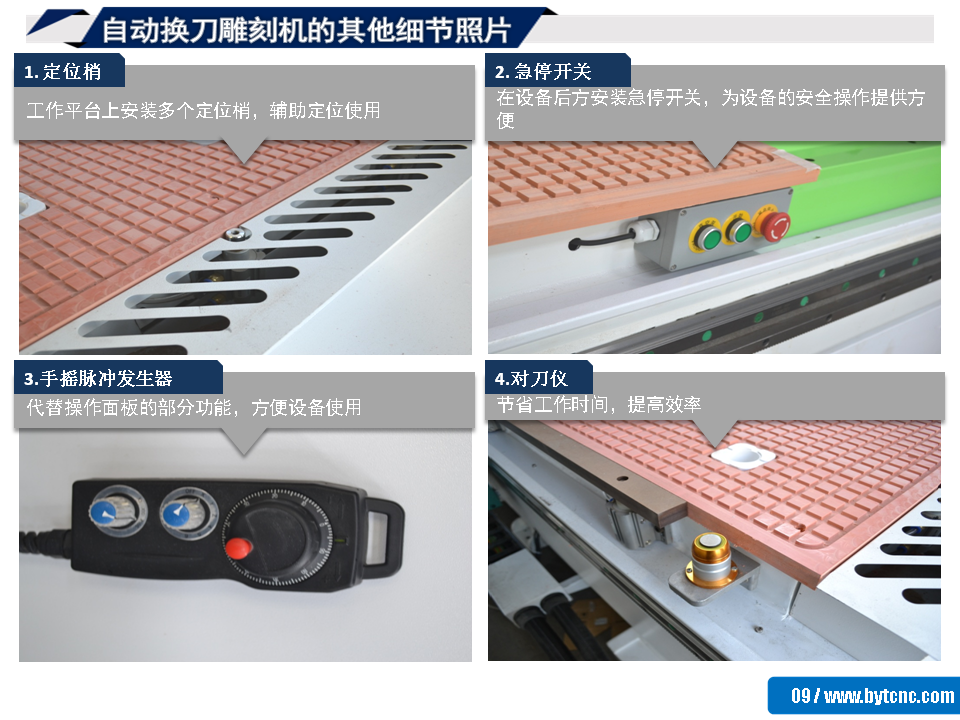

自動換刀雕刻機的其他細節照片：

1. 定位梢：工作平臺上安裝多個定位梢，輔助定位使用

2. 急停開關：在設備后方安裝急停開關，為設備的安全操作提供方便

3. 手搖脈沖發生器：代替操作面板的部分功能，方便設備使用

4. 對刀儀：節省工作時間，提高效率

5. 輔助上料平臺

6. 自動油霧潤滑系統
